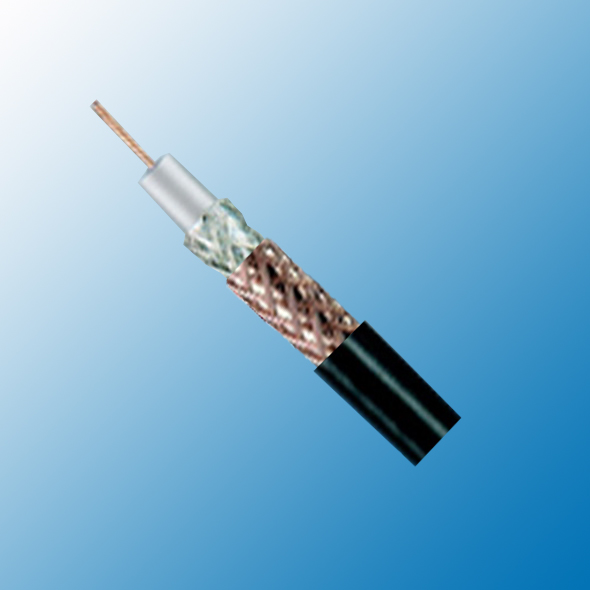

Caledonian Coaxial Cables with different Standard
Construction
|
Inner conductor |
Plain copper |
7 x 0.72 mm |
|
Dielectric |
Low density PE |
Φ7.25 ± 0.18 mm |
|
Outer conductor (shield) |
Plain copper |
192 x 0.2 mm |
|
Shield coverage |
|
98% |
|
Sheath |
PVC or LSZH |
Φ10.4 ± 0.18 mm |
Electrical & Mechanical Characteristics
|
Impedance |
50±3 Ohm |
|
Nominal capacitance |
97 pF/m |
|
Velocity of propagation |
66% |
|
Insulation resistance |
>2000 Mohm.Km |
|
Inner conductor resistance |
6.2 Ohm/Km |
|
Outer conductor resistance |
4.0 Ohm/Km |
|
Operating temperature range |
-30 °C - +70 °C |
|
Test/Operatig Voltage(max) |
10KV/5KV |
|
Copper Weight |
84.3 Kg/Km |
|
Cable weight (approx.) |
171.5 Kg/Km |
|
Screening effectiveness |
100-900 MHz >55dB |
Attenuation
|
Frequency (MHz) |
Attenuation (dB/100 m) |
Attenuation (dB/100ft) |
| 50 |
4.5 |
1.37 |
|
100 |
6.7 |
2.04 |
|
200 |
9.9 |
3.02 |
|
400 |
14.3 |
4.36 |
|
500 |
16.1 |
4.91 |
|
600 |
17.8 |
5.43 |
|
860 |
22.1 |
6.74 |
|
1000 |
24.3 |
7.41 |
Return Loss
|
30-300 MHz |
>31dB |
|
300-600 MHz |
>28dB |
|
600-900 MHz |
>27dB |
