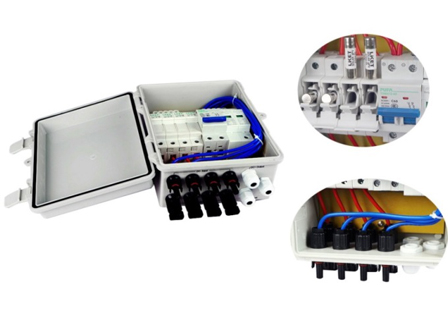

Solar DC Combiner Box
Prix : $60~$20,000
MICNO inverter combiner box is designed for multi-input tandem photovoltaic power system bus application, set convergence, detection, monitoring and protection into one to achieve a secure, reliable and convenient connection between multiple photovoltaic strings and inverters. The JTPV series string combiner box for solar can be used in conjunction with the iMars inverter to form an overall installation and can be used as a separate installation.
Wiring diagram
Max. input voltage: DC 1000V (according to user's requirements)
Max. input current: 20A (according to user's system confguration)
Solar panels input route: 6, 8, 10, 12, 14,16, 18, 20 lines (according to user's requirements)
Protection class: IP65
Technical Specifications of Solar DC Combiner Box
|
Technical data |
2-32 Strings Combiner Boxes |
|
Material |
PPO/PC/Matel Plastic sprayed surface |
|
(EN60529) Degree of protection( according to EN60529) |
IP67/P65 |
|
Exterior Color |
Black / Off white |
|
Max. open circuit DC voltage |
1000V DC |
|
Max. DC short circuit current per input |
20A DC/15A DC |
|
Surge protection Device |
1000V DC 40KA |
|
Number of DC inputs( plus and minus= one input) |
2-32 |
|
Connection DC input cables(+)to |
Fuse holder(0.75mm2-25mm2) |
|
Connection DC input cables(-)to |
Fuse holder(0.75mm2-25mm 2) |
|
Fuses |
With Fuse |
|
Number of DC outputs( plus and minus= one output) |
1 |
|
Suitable cable cross section( DC output) |
4-150mmsq |
|
Max. output circuit breaker current(A) |
63A-800A |
|
Warranty time |
1 year |
|
|
|
|
Product Specification |
|
|
Technical data |
2-32 Strings Combiner Boxes |
|
Material |
PPO/PC/Matel Plastic sprayed surface |
|
(EN60529) Degree of protection( according to EN60529) |
IP67/P65 |
|
Exterior Color |
Black / Off white |
|
Max. open circuit DC voltage |
1000V DC |
|
Max. DC short circuit current per input |
20A DC/15A DC |
|
Surge protection Device |
1000V DC 40KA |
|
Number of DC inputs( plus and minus= one input) |
2-32 |
|
Connection DC input cables(+)to |
Fuse holder(0.75mm2-25mm2) |
|
Connection DC input cables(-)to |
Fuse holder(0.75mm2-25mm 2) |
|
Fuses |
With Fuse |
|
Number of DC outputs( plus and minus= one output) |
1 |
|
Suitable cable cross section( DC output) |
4-150mmsq |
|
Max. output circuit breaker current(A) |
63A-800A |
|
Warranty time |
1 year |
Shenzhen MICNO Electric Co., Ltd. is a professional soft starter suppliers. MICNO provide inverter combiner box, power electronics soft starter and etc. Want to know dc combiner box price or more, please contact us.
Personne à contacter : Luo Aria, +86 0755 21675210
