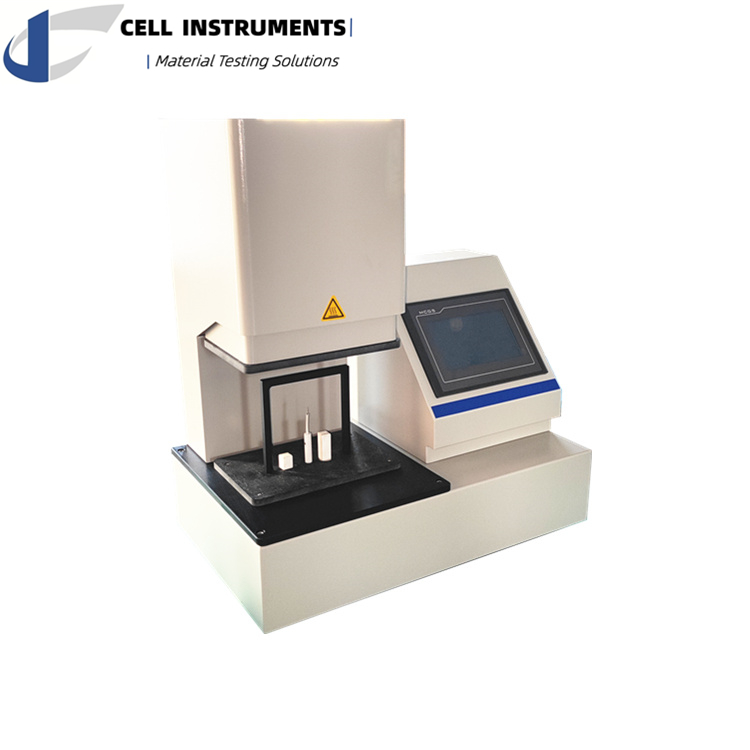

Testeur de force et de rapport de retrait FSR-01

Application
Le testeur de force et de rapport de retrait FSR-01 sert à mesurer à la fois les forces de retrait et le taux de retrait des films thermorétractables. Ces films sont généralement créés par extrusion et étirage (étirage à chaud) au cours de leur processus de fabrication, conservant cet état étiré même après refroidissement.
Lorsque le film thermorétractable est réchauffé à la température à laquelle la contrainte initiale a été introduite puis fixée lors de sa production, cette contrainte est libérée, provoquant la contraction ou le « retrait » du film. En fonction du traitement de fabrication spécifique appliqué, le film peut être classé comme étant soit orienté biaxialement (étiré dans deux directions), soit orienté uniaxialement (étiré dans une direction).

Processus de test
1. Un four à air bien isolé est chauffé à la température réglée. Les deux échantillons sont placés séparément sur deux stations d'essai, pour les tests de taux de retrait et de force de retrait/contraction.
2. Une sonde de température est située dans la zone de mesure pour donner le résultat comme température de référence. Le four à air descend automatiquement pour couvrir la zone d'échantillon. La force et le taux de retrait doivent être mesurés et la température de retrait est atteinte lorsque la force de retrait maximale est atteinte.
3. Lorsque cette force a diminué d'environ 15 à 30 %, le four à air est soulevé et le temps est enregistré.
4. L'évaluation du taux de retrait est effectuée au temps intermédiaire.

Caractéristiques techniques
1. Contrôle PLC et écran tactile HMI : assurant une stabilité au niveau industriel.
2. Four à air bien isolé : Le four à air est parfaitement isolé et capable de s'abaisser et de se soulever automatiquement, améliorant ainsi la précision des tests.
3. Mesure du taux de rétrécissement sans contact : réalisée grâce à une méthode sans contact, améliorant la précision et la fiabilité.
4. Affichage en temps réel : y compris la force de rétrécissement, la force de contraction et le taux de rétrécissement, permettant une analyse et une surveillance immédiates.
5. Élimination des facteurs d'interférence : les facteurs d'interférence non pertinents tels que la friction et l'air frais sont efficacement éliminés, garantissant ainsi l'exactitude des résultats.
6. Système de chauffage stable : Le système de chauffage est stable et bien équilibré, maintenant des conditions de test cohérentes et contrôlées.
7. Chargement facile des échantillons : le chargement des échantillons est facilité, ce qui rationalise le processus de test et réduit le temps de configuration.
8. Capteurs haute résolution : Le système est équipé de transducteurs de force et de thermomètres haute résolution, garantissant des mesures précises.
9. Connectivité et logiciel : (en option) Il comprend un port RS232 pour la connectivité des données et propose un logiciel professionnel en option pour des capacités avancées d'analyse des données et de reporting.

Normes : ISO 14616, DIN 53369

Paramètres principaux
Plage de force 5 N (ou selon les besoins)
Précision ±0,5 %
Résolution 0,001N
Plage de déplacement 0,1 ~ 95 mm
Précision ±0,1 mm
Plage de température ambiante ~ 210°C
Précision ±0,5°C
Nombre de spécimens 2
Taille de l'échantillon 110*15 mm, L*W
Alimentation 220V 50Hz
