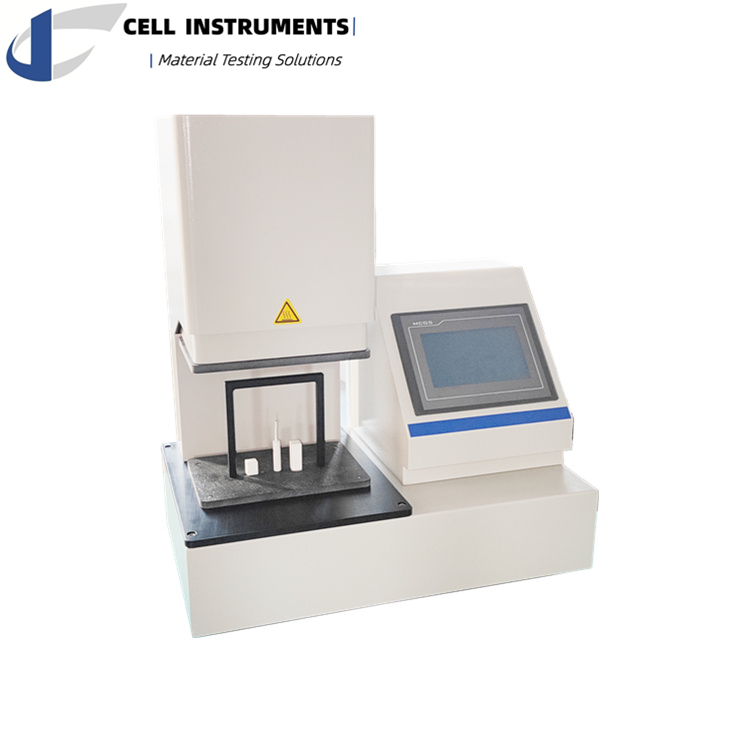

Testeur de force et de rapport de retrait pour film plastique

Testeur de force de retrait et de rapport
Application
Le FSR-01 sert à mesurer à la fois les forces et les rapports de rétrécissement des films thermorétractables, généralement fabriqués par extrusion et étirage à chaud pendant la fabrication, en conservant cet état après refroidissement. Lors du réchauffage à la température de contrainte initiale, le film se contracte ou « se rétracte », classé comme orienté biaxialement ou uniaxialement en fonction du traitement de fabrication.

Processus de test
1. Chauffez un four à air isolé à la température réglée. Placez deux échantillons séparément sur des stations d'essai pour les tests de taux de retrait et de force.
2. Positionnez une sonde de température pour référence. Le four couvre automatiquement les échantillons, mesurant la force et le taux jusqu'à ce que la température de retrait soit atteinte.
3. Lorsque la force diminue d'environ 15 à 30 %, soulevez le four et enregistrez le temps.
4. Entre-temps, évaluez le taux de retrait.

Caractéristiques techniques
1. Contrôle PLC et écran tactile HMI : assurant une stabilité au niveau industriel.
2. Four à air bien isolé : Le four à air est parfaitement isolé et capable de s'abaisser et de se soulever automatiquement, améliorant ainsi la précision des tests.
3. Mesure du taux de rétrécissement sans contact : réalisée grâce à une méthode sans contact, améliorant la précision et la fiabilité.
4. Affichage en temps réel : y compris la force de rétrécissement, la force de contraction et le taux de rétrécissement, permettant une analyse et une surveillance immédiates.
5. Élimination des facteurs d'interférence : les facteurs d'interférence non pertinents tels que la friction et l'air frais sont efficacement éliminés, garantissant ainsi l'exactitude des résultats.
6. Système de chauffage stable : Le système de chauffage est stable et bien équilibré, maintenant des conditions de test cohérentes et contrôlées.
7. Chargement facile des échantillons : le chargement des échantillons est facilité, ce qui rationalise le processus de test et réduit le temps de configuration.
8. Capteurs haute résolution : Le système est équipé de transducteurs de force et de thermomètres haute résolution, garantissant des mesures précises.
9. Connectivité et logiciel : (en option) Il comprend un port RS232 pour la connectivité des données et propose un logiciel professionnel en option pour des capacités avancées d'analyse des données et de reporting.

Normes : ISO 14616, DIN 53369

Paramètres principaux
Plage de force 5 N (ou selon les besoins)
Précision ±0,5 %
Résolution 0,001N
Plage de déplacement 0,1 ~ 95 mm
Précision ±0,1 mm
Plage de température ambiante ~ 210°C
Précision ±0,5°C
Nombre de spécimens 2
Taille de l'échantillon 110*15 mm, L*W
Alimentation 220V 50Hz
