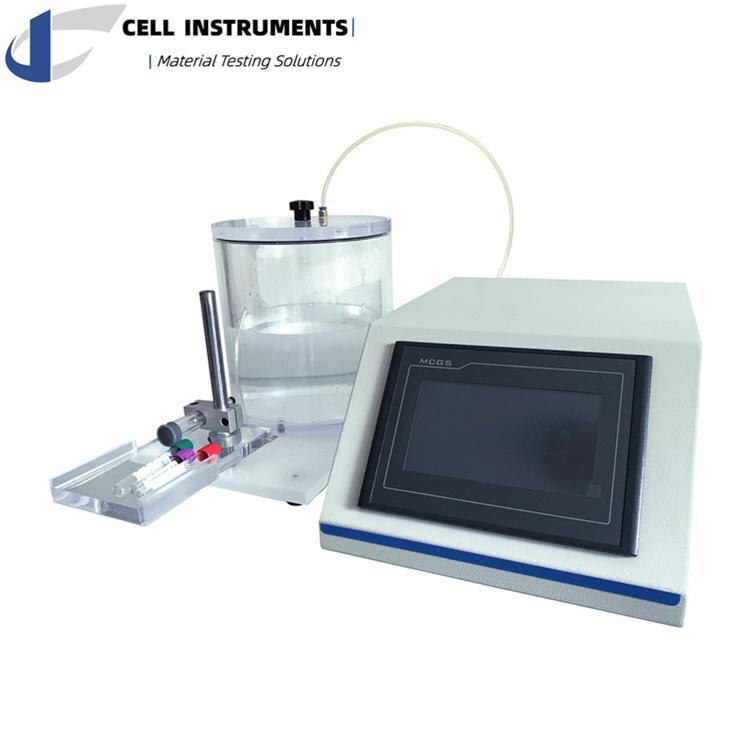

Testeur de volume de dessin RDVT-01

Application
Un tube de prélèvement sanguin Vacutainer est un récipient spécialisé en verre ou en plastique avec un bouchon en caoutchouc coloré. Ce bouchon crée un joint sous vide à l'intérieur du tube, ce qui facilite le prélèvement et le contrôle d'un volume spécifique de liquide, tel que du sang.
La couleur du bouchon indique la présence d'additifs dans le tube, qui aident à stabiliser et à préserver l'échantillon collecté pour les tests en laboratoire. Ces tubes peuvent également comporter des caractéristiques de sécurité et offrir des options d'étiquetage pour un suivi et une identification efficaces dans les établissements de soins de santé.

Description du test
Les aiguilles Vacutainer sont à double extrémité, un côté étant recouvert d'un mince revêtement en caoutchouc pour plus de sécurité. Lorsque l'aiguille est vissée dans le porte-aiguille en plastique translucide, l'aiguille en caoutchouc se trouve à l'intérieur du support et l'aiguille exposée sera insérée dans la veine.
Lorsqu'un tube Vacutainer est inséré dans le support, son capuchon en caoutchouc est percé par l'aiguille interne et le vide dans le tube aspire le sang à travers l'aiguille et dans le tube. Le tube rempli est ensuite retiré et un autre peut être inséré et rempli de la même manière.
La quantité d'air évacuée du tube prédétermine la quantité de sang qui remplira le tube avant que le sang ne cesse de couler.

Processus de test réel
Insérez le tube pré-évacué pour le test dans le site de ponction du système de test, en vous assurant que sa pression correspond à la pression à l'intérieur de la chambre à vide. Ensuite, en fonction des différentes altitudes de la région où le tube pré-évacué est utilisé, créez différentes valeurs de pression à l'intérieur de celui-ci. Après avoir attendu 1 minute, déterminer le volume de prélèvement du tube pré-évacué en mesurant la différence de poids avant et après le test.

Caractéristiques techniques
1. Contrôle PLC et écran tactile HMI : l'unité est équipée d'un contrôleur logique programmable (PLC) pour un contrôle stable au niveau industriel. Il dispose d'un écran tactile convivial avec interface homme-machine (IHM) pour une utilisation pratique.
2. Contrôle de pression constante : ce système offre un mécanisme d'entrée numérique pratique. Il maintient automatiquement un niveau de pression constant dans le réservoir, s'ajustant à mesure que le niveau de liquide change. Cette fonctionnalité garantit la précision et l'exactitude du processus de test.
3. Pompe à vide intégrée : le système comprend une pompe à vide intégrée, économisant efficacement de l'espace et des coûts supplémentaires pour l'utilisateur.

Paramètres principaux
Degré de vide : 0~-40 KPa
(Semblable à une altitude de 3600m)
Contrôle : API et interface homme-machine
Alimentation : 220 V, 50/60 Hz
